Descrizione dei prodotti
Nostrosistema di monitoraggio degli scaricatori di sovratensionemisura la corrente dello scaricatore insieme all'ampiezza-della tensione del bus, alla frequenza e al contenuto armonico. I valori locali di temperatura e umidità forniscono il contesto operativo per la tendenza attuale delle perdite.
Principio tecnico
Il sistema misura la corrente di dispersione e la tensione del sistema in modo sincrono. I calcoli armonici e di fase separano la componente resistiva dalla corrente di dispersione totale, mentre il contatore di scariche registra gli eventi di fulmini e le marche temporali per l'andamento delle condizioni di isolamento-.
Caratteristiche del prodotto
Il sistema di monitoraggio dello scaricatore di sovratensione combina la corrente di dispersione dello scaricatore con un riferimento di tensione del bus sincronizzato-. I dati relativi al conteggio delle armoniche e dei colpi-forniscono più contesto rispetto alla sola corrente totale. Ottanta moduli locali supportano la copertura di scaricatori multi-bay. Gli intervalli di campionamento selezionabili bilanciano i dettagli del trend e il carico di comunicazione.
Condizioni operative
Il prodotto dovrà essere installato e utilizzato entro i limiti indicati nei parametri tecnici. I requisiti chiave del sito includono: frequenza e contenuto armonico. Temperatura locale e umidità. Mantenere l'area di installazione pulita, adeguatamente ventilata, priva di gas corrosivi e forti vibrazioni e fornire la messa a terra, lo spazio libero e la qualità dell'alimentazione specificati.
Parametri del prodotto
|
Parametro |
Dettagli |
|
Intervallo/precisione corrente |
0,05-650 mA; ±1% |
|
Intervallo/precisione della tensione del bus- |
35-1000 kV; 0,5% |
|
Armoniche di tensione |
3°, 5°, 7° e 9°; ±2% |
|
Gamma di frequenza/precisione |
45-65 Hz; ±0,001Hz |
|
Contatore di scarico |
0-255 |
|
Temperatura/umidità |
Da -20 gradi a +80 gradi/0-100%; ±0,5% / ±3% |
|
Capacità del modulo-locale |
80 |
|
Intervallo di campionamento |
Predefinito 1 ora; minimo 5 minuti |
|
Potenza/consumo |
CA 220 V ±10%, 50 Hz;<5 W |
|
Comunicazione |
POTERE<500 kbit/s; RS485 ≤2400 bit/s |
Vantaggi del prodotto
- ILsistema di monitoraggio degli scaricatori di sovratensionecombina la corrente di dispersione dello scaricatore con un riferimento di tensione del bus- sincronizzato.
- I dati relativi al conteggio delle armoniche e dei colpi-forniscono più contesto rispetto alla sola corrente totale.
- Ottanta moduli locali supportano la copertura di scaricatori multi-bay.
- Gli intervalli di campionamento selezionabili bilanciano i dettagli del trend e il carico di comunicazione.
Principali applicazioni
ILsistema di monitoraggio degli scaricatori di sovratensioneviene utilizzato per gli scaricatori di sovratensione all'ossido di metallo- nelle sottostazioni, nelle centrali elettriche e nei piazzali industriali ad alta-tensione.
Supporta l'andamento della corrente di perdita, il conteggio degli eventi di scarica e la revisione della manutenzione.
Il sistema è in grado di monitorare gli scaricatori su diversi livelli di tensione e alloggiamenti.
Componenti
|
Parte |
Funzione |
|
Modulo scaricatore di corrente |
Misura la corrente di dispersione e conta gli eventi di scarica. |
|
Modulo di tensione-bus |
Fornisce l'ampiezza della tensione, la fase, la frequenza e le armoniche. |
|
Monitoraggio IED |
Raccoglie, archivia, valuta e comunica tutti i dati del modulo. |
|
Sensore ambientale |
Aggiunge il contesto di temperatura e umidità alla tendenza. |
Domande frequenti
D: Quali informazioni sono necessarie per la selezione del modello?
R: Fornire la quantità di scaricatori, i livelli di tensione, le dimensioni dei cavi di messa a terra, la sorgente di tensione del bus e l'intervallo di campionamento.
D: Cosa è necessario controllare prima dell'installazione?
R: Controllare l'orientamento del modulo-di corrente, la continuità di terra, il cablaggio di riferimento-della tensione, la schermatura e la posizione del sensore-ambientale.
D: Come può essere integrato il dispositivo o il sistema?
R: I collegamenti CAN e RS485 collegano i moduli locali e l'IED di monitoraggio all'interno dell'architettura configurata.
D: Quali opzioni dovrebbero essere confermate prima della produzione?
R: Confermare la quantità di moduli, le aperture dei sensori, i canali di tensione, l'armadio, il gateway di protocollo e le soglie di allarme.

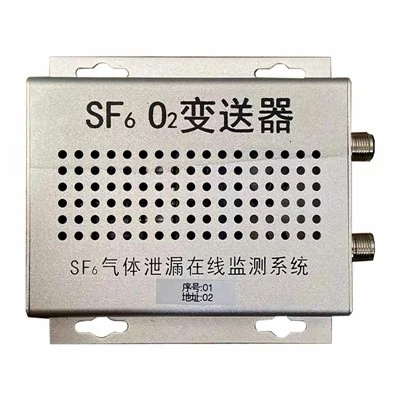

Etichetta sexy: sistema di monitoraggio degli scaricatori di sovratensione, produttori di sistemi di monitoraggio degli scaricatori di sovratensione in Cina, fornitori, fabbrica, Sistema di monitoraggio congiunto per l'espansione di GIL, Sistema di monitoraggio online della densità dell'acqua tramite GIS (Geographic Information System)., sistema di monitoraggio GIS online, Sistema di monitoraggio online delle dimissioni parziali per GIS, Sistema di monitoraggio online delle perdite di gas SF6, Sistema di monitoraggio dei limitatori di sovratensione
